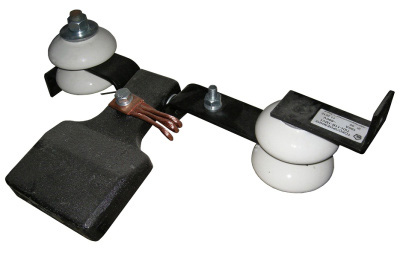

Токоприемник ТК-11В-1М
Токоприемник ТК-11В-1М
Токоприемники ТК-11В-1М предназначены для съема с троллеев электрического тока с целью обеспечения питания электрооборудования грузоподъемных кранов.

Токоприемники изготавливаются в однополюсном исполнении и рассчитаны для работы от сети постоянного тока напряжением до 500 В и переменного тока частотой 50 и 60 Гц напряжением до 600 В.
Токоприемники рассчитаны для работы с частотой циклов возвратно-поступательных премещений до 600 в час при ускорении до 1м/с2 и скоростью движения не более 2,5 м/с.
Рабочее положение аппаратов – горизонтальное. Допускается отклонение от рабочего положения на 50мм.

Размеры аппаратов в рабочем положении с троллеями должны обеспечивать следующие расстояния по воздуху:
- между неподвижными токоведущими деталями разных аппаратов, а также между ними и конструкциями, не изолированными от земли – не менее 30 мм;
- между движущимися друг относительно друга и находящимися под разными потенциалами деталями – не менее 15 мм.
Конструкция токоприемников обеспечивает нормальную работу:
- при горизонтальных колебаниях тележек в пределах +/-20 мм и крановых мостов +/-40 мм
- при вертикальных колебаниях тележек в пределах +/-15 мм и крановых мостов +/-20 мм

Неточность положения троллеев относительно токосъемников в вертикальной и горизонтальной плоскостях +/-8 мм.
Основные технические данные и характеристики
Тип токоприемника
Номинальная токовая нагрузка, А
Контактное нажатие, Н
Сечение кабеля, мм2
Масса, кг
ТК-11В-1МУ2
100
30 - 35
25
7
ТК-11В-2МУ2
250
50 - 60
95
10
ТКН-11В-1МУ1
100
30 - 35
25
6,8
ТКН-11В-2МУ1
250
50 - 60
95
9,8
