Токоприемники типа ТКЭ 16-5
Токоприемники типа ТКЭ 16-5 предназначены для передачи переменного тока 360А напряжением 6000 В с нижней рамы на поворотную платформу экскаваторов типа ЭКГ-8И, ЭКГ-10, ЭКГ-12,5, ЭКГ-15 а также для питания низковольтного электрооборудования, расположенного на нижней раме (500/600 В, 50 и 60 Гц.), и состоят из высоковольтной части низковольтной части.

Вид климатического исполнения УХЛ1, УХЛ2 и Т1, Т2 по ГОСТ 15150-69
Токоприемники работают в среде, запыленной угольной, рудной и другой пылью, с запыленностью не более 10 мгм.
Допускается отклонение не более 12° в любую сторону.
Степень защиты токоприемников IP41 по ГОСТ 14254-96.

Структура условного обозначения токоприемника ТКЭ16-5УХЛ2:
Т-токоприемник;
К-кольцевой;
Э-экскаваторный;
16-число низковольтных контактных цепей;
5-число высоковольтных контактных цепей;
УХЛ2-вид климатического исполнения.

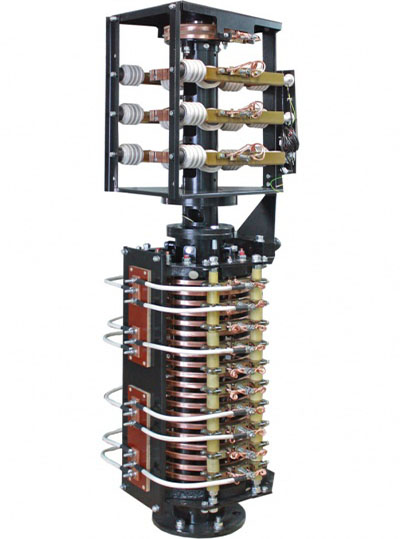

Токоприемник ТКЭ 16-5


Устройство и принцип работы токоприемника ТКЭ16-5УХЛ2
Высоковольтная часть токоприемника состоит из медных токосъемных колец установленных на опорных изоляторах закрепленных на несущей стойке. Токосъем осуществляется щеточными блоками, состоящими из меднографитовых щеток закрепленных на изолированной траверсе.
Низковольтная часть токоприемника состоит из одного или двух низковольтных токоприемников закрепленных на несущей стойке с фланцами. Низковольтный токоприемник состоит из кольцевого барабана состоящего из изолированных друг от друга контактных колец и верхнего и нижнего фланцев.
Для обслуживания токоприемников в верхней и нижней частях оболочек предусмотрены по две двери, расположенные с противоположных сторон, закрывающиеся замками. Для наблюдения за работой высоковольтных токоприемников предусмотрены смотровые окна закрытые органическим стеклом.

Продукция сертифицирована, пройдена экспертиза промышленной безопасности.
