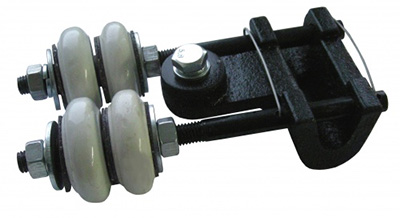

Токоприемник ТК-12Б-1
Токоприемник ТК-12Б-1
Токоприемники серии ТК-12Б-1 предназначены для съема с троллеев электрического тока с целью обеспечения питания электрооборудования грузоподъемных кранов.

Токоприемники предназначены для работы от сети постоянного тока напряжением до 500 В и переменного тока частотой 50 и 60 Гц напряжением до 600 В.
Токоприемники предназначены для работы с частотой циклов возвратно-поступательных перемещений до 600 в час при ускорении до 1 м/с2 и скоростью движения не более 2,5 м/с.
Токоприемник любого типа состоит из токоснимающего контакта, закрепленного на кронштейне и изолированного от металлической конструкции, к которой крепится токоприемник, фарфоровыми изоляторами и изолирующими трубками.
В токоприемниках ТК-12Б, ТКН-12Б токоподводящий кабель присоединяется непосредственно к контакту.
Контактное нажатие на жесткие стальные троллеи осуществляется за счет веса контакта.
Контактное нажатие на гибкие троллеи (ТК-12, ТКН-12) осуществляется за счет нажатия троллеев.
Основные технические данные и характеристики
Тип токоприемника
Конструктивное исполнение, характеризующее данную группу изделий
Номинальная токовая нагрузка, А
Сечение кабеля, мм2
Масса, кг
ТК-12Б-1У2
Токоприемники крановые*
100





20-70
25
ТК-12В-2У2
Токоприем с гибких троллеев
160
70
ТКН-12Б-1У1
Тип Б - однопроводный
100
25
ТКН-12В-2У1
Тип В - двухпроводный
160
70
* Устанавливаются непосредственно на кране
